Moodsa elektroonika suure panusega maailmas, taskus olevast nutitelefonist kuni teie ettevõtet toitava serverini, on kuumus vaikne vaenlane. Jõudluse piiramine, süsteemi ebastabiilsus ja enneaegne rike on kõik ebapiisava soojusjuhtimise tagajärjed. Niisiis, kuidas tagada, et teie õrnad komponendid jäävad surve all jahedaks? Vastus peitub sageli petlikult lihtsas materjalis:Soojust juhtiv silikoonpadi.
Üle kahe aastakümne pikkuse kogemusega soojusjuhtimise spetsialistina olen omal nahal näinud, kuidas selle materjali õige kasutamine võib muuta toote disaini ja pikaealisuse pöördeliseks. See ei ole ainult komponent; see on teie esimene kaitseliin termilise lagunemise vastu.

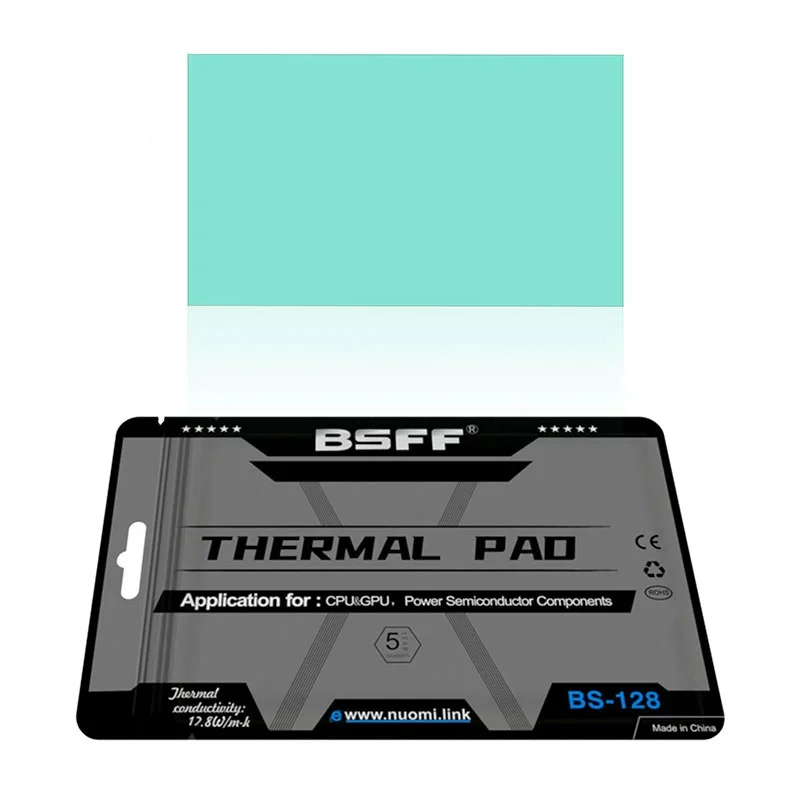

Termojuhtiv silikoonpadi on pehme, ühilduv ja väga mitmekülgne termilise liidese materjal (TIM). See on loodud mikroskoopiliste õhuvahede sildamiseks soojust tekitava komponendi (nt CPU, GPU või toitetransistor) ja jahutusradiaatori või jahutuslahenduse vahel. Kuna õhk on halb soojusjuht, tekitavad need vahed märkimisväärse soojustakistuse. Silikoonpadi täidab need tühimikud, kandes soojust tõhusalt komponendist eemale, tagades nii optimaalsed töötemperatuurid ja suurendades seadme töökindlust.
Suurepärane lünkade täitmise võime:Erinevalt termopastadest suudavad padjad hõlpsasti täita suuri ja ebaühtlaseid vahesid, kompenseerides kokkupanemise tolerantsi kõikumisi.
Elektriisolatsioon:Need tagavad suurepärase elektriisolatsiooni, vältides lühiseid soojusjuhtimise ajal – kriitilise tähtsusega topeltfunktsioon.
Erakordne vastupidavus ja korduvkasutatavus:Need padjad pakuvad suurepärast survetugevust, mis tähendab, et nad säilitavad oma kuju ja jõudluse aja jooksul isegi pärast mitut termotsüklit. Paljusid saab prototüüpimise või remondi käigus uuesti kasutada.
Rakendamise ja ümbertöötamise lihtsus:Need on puhtad ja lihtsalt pealekantavad, kõrvaldades vedelate liimide või termomäärdega seotud segaduse. See kiirendab tootmist ja lihtsustab hooldust.
Vastupidavus:Vastupidav ilmastikule, osoonile ja paljudele kemikaalidele, tagades pikaajalise stabiilsuse ja jõudluse.
Õige soojusjuhtiva silikoonpadja valimine on ülimalt tähtis. Siin on peamised parameetrid, mida peate arvestama ja mis on esitatud professionaalselt nõutava selgusega.
Võtmeparameetrite loend:
Soojusjuhtivus:Mõõdetud W/m·K (vatti meetri kohta-Kelvin). See on kõige kriitilisem omadus, mis näitab materjali loomupärast võimet juhtida soojust. Kõrgemad väärtused on paremad nõudlikumate rakenduste jaoks.
Kõvadus (või pehmus):Mõõdetud Shore 00 skaalal. Madalam väärtus näitab pehmemat padjandit, mis kohandub kergemini pinna ebatasasustega, et tagada liidese parem kontakt.
Paksus:Saadaolevad paksused, mis on teie koostu konkreetse tühimiku täitmiseks üliolulised.
Jaotuspinge:Elektripinge, mille juures materjal ei toimi isolaatorina. Kõrgem väärtus tähendab paremat dielektrilist tugevust.
Mahutakistus:Materjali elektriisolatsioonivõime mõõt.
Töötemperatuuri vahemik:Temperatuurivahemik, mille jooksul padi töötab usaldusväärselt ilma halvenemiseta.
Selge ja ühe pilguga võrdluse andmiseks on siin lihtne tabel, mis kirjeldab mõningaid meie Nuomi Chemicali standardseid tooteklasse:
| Toote klass | Soojusjuhtivus (W/m·K) | Kõvadus (Shore 00) | Paksuse vahemik (mm) | Rakenduse põhifookus |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0,5 - 5,0 | Suure jõudlusega andmetöötlus, GPU-d |
| NM-TG500 | 5.0 | 60 | 0,5 - 10,0 | Jõuelektroonika, LED valgustus |
| NM-TG800 | 8.0 | 70 | 0,5 - 3,0 | Serverid, telekommunikatsiooni infrastruktuur |
| NM-TG12 | 12.0 | 80 | 0,5 - 2,0 | Autotööstus, suure võimsusega IGBT-d |
See tabel on lähtepunkt. Nuomi Chemicalis oleme spetsialiseerunud kohandatud koostiste väljatöötamisele, et vastata kõige rangematele ja ainulaadsetele termilistele väljakutsetele.
K: Kuidas määrata oma rakenduse jaoks õige paksus?
V:Õige paksuse määrab vahe, mille peate täitma soojusallika ja jahutusradiaatori vahel. Üldiselt on soovitatav valida padja paksus, mis on veidi suurem (nt 0,5 mm rohkem) kui mõõdetud vahe. See tagab, et koostu kinnitamisel tõmbub padi kergelt kokku, luues mõlemale pinnale intiimse kontakti ilma liigselt kokku surumata, mis võib kahjustada komponente või vähendada padja efektiivsust. Arvestage oma disainis alati tootmistolerantse.
K: Kas soojusjuhtivat silikoonpadja saab kohandatud kuju järgi lõigata?
V:Absoluutselt. Üks soojusjuhtivate silikoonpadjade olulisi eeliseid on nende kohandamise lihtsus. Neid saab täpselt stantsiga lõigata praktiliselt mis tahes kuju või suurusega, et need vastaksid teie komponendi jalajäljele. See võimaldab sihipärast jahutamist ja hoiab ära materjali üleulatuse, mis võib segada teisi komponente. Prototüüpimiseks saab neid isegi käsitsi terava tera või skalpelliga puhtaks lõigata.
K: Mis vahe on silikoonipõhisel padjal ja grafiitlehel?
V:Kuigi mõlemat kasutatakse soojusjuhtimiseks, on neil erinevad omadused. Soojust juhtivad silikoonpadjad on tavaliselt elektrit isoleerivad, pehmemad ja täidavad suurepäraselt kolmemõõtmelisi lünki. Need tagavad nii soojusülekande kui ka mehaanilise pehmenduse. Grafiitlehed seevastu on sageli tasapinnalises suunas (X-Y-telg) väga juhtivad, kuid võivad olla oma paksuse (Z-telg) tõttu vähem tõhusad. Need on ka elektrit juhtivad, mis võib isoleerimist vajavate rakenduste puhul olla puuduseks. Valik sõltub täielikult teie konkreetsetest soojus-, elektri- ja mehaanilistest nõuetest.
Kvaliteetsest padjast ei piisa; õige rakendus on võtmetähtsusega.
Pinna ettevalmistamine:Veenduge, et nii komponendi kui ka jahutusradiaatori pinnad oleksid puhtad, kuivad ega sisalda õli, tolmu ega vana termilise materjali jääke.
Hoolikas käsitsemine:Eemaldage kaitsekatted (kui need on olemas) ja hoidke patja saastumise vältimiseks selle servadest kinni.
Täpne paigutus:Joondage padi hoolikalt komponendi kohale. Kui see on asetatud, proovige seda mitte ümber paigutada, kuna see võib õhumulle kinni hoida.
Turvaline kokkupanek:Kinnitage jahutusradiaator ühtlaselt, rakendades ühtlast survet vastavalt padja soovitatavale survejõule. See tagab ühtlase liidese ja optimaalse soojusülekande.
Ettevõtte Nuomi Chemical (Shenzhen) Co., Ltd. meeskond on üle kahe aastakümne olnud esirinnas materjaliteaduse alal, projekteerides tipptasemel soojuslahendusi ülemaailmsele klientidele. Mõistame, et teie termiline väljakutse on ainulaadne. Sellepärast me ei müü ainult tooteid; pakume partnerlussuhteid.
Meie teadmised võimaldavad meil pakkuda mitte ainult laia valikut standardseid soojusjuhtivaid silikoonpatju, vaid ka teha teiega koostööd kohandatud koostiste osas. Ükskõik, kas vajate konkreetset pehmuse ja juhtivuse tasakaalu, ainulaadset värvi või kohandatud stantsitud kuju, meil on tehniline suutlikkus pakkuda.
Ärge laske termilistel väljakutsetel oma uuendusi piirata. Aitame teil luua lahedamat, töökindlamat ja tõhusamat elektroonikat.
Võtke ühendustmeil täna klNuomi Chemical (Shenzhen) Co., Ltd.et arutada oma projekti nõudeid ja taotleda tasuta näidiseid. Projekteerime koos teie soojuse edu.
